鋼絲膠帶提升機

鋼絲膠帶提升機

鋼絲膠帶提升機是TGD型鋼絲繩芯膠帶鬥式提升機，相比TD行膠帶提升機
，該提升機提升量更大、更耐用
、運行平穩可靠
、使用壽命長。主要應用於水泥等比重比較重的物料，是新型幹法水泥廠窯尾入窯生料，生料均化庫、水泥庫入庫物料取代國外同規格產品的理想替換品。

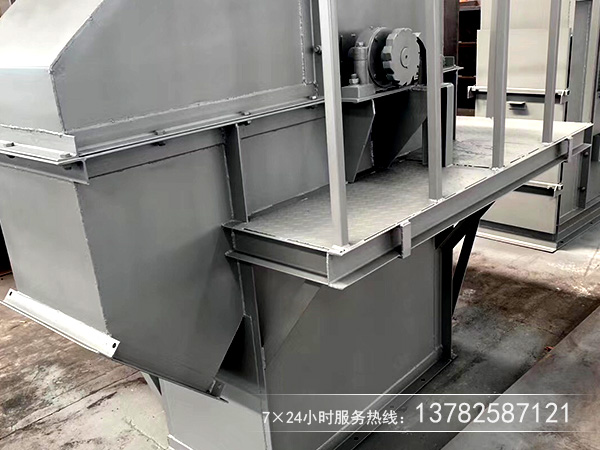

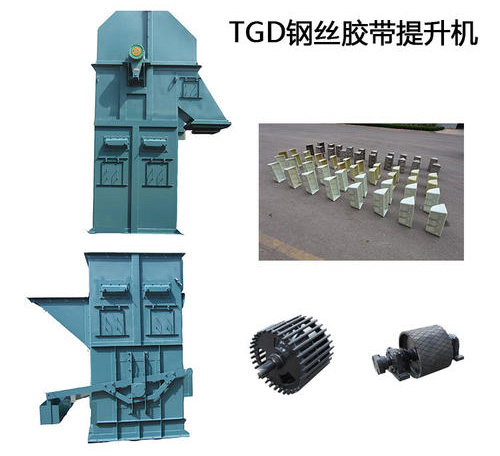

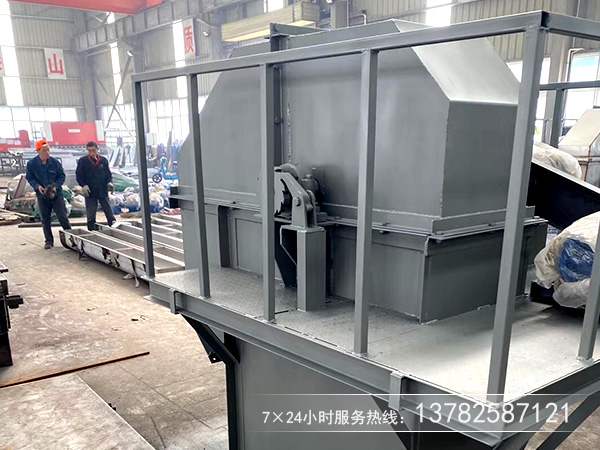

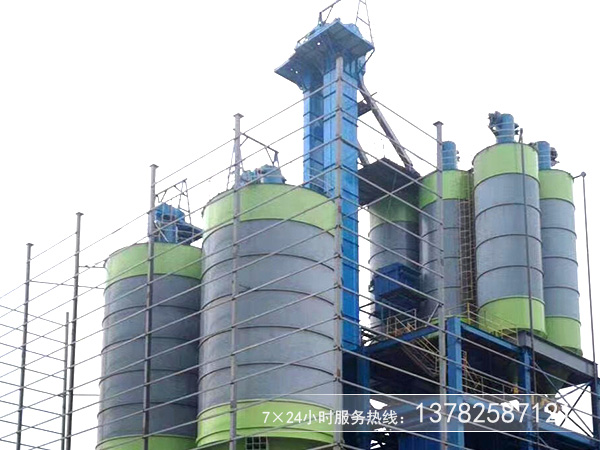

真機圖片

工作原理

GD型xing鋼gang絲si繩sheng芯xin膠jiao帶dai鬥dou式shi提ti升sheng機ji牽qian引yin構gou件jian采cai用yong高gao強qiang度du鋼gang絲si繩sheng芯xin橡xiang膠jiao帶dai，克ke服fu了le鏈lian條tiao齧nie合he驅qu動dong產chan生sheng動dong載zai荷he，較jiao鏈lian條tiao更geng輕qing便bian，工gong作zuo平ping穩wen，能neng以yi更geng快kuai的de運yun動dong速su度du達da到dao更geng高gao的de生sheng產chan率lv，在zai同tong樣yang的de生sheng產chan條tiao件jian下xia

，膠jiao帶dai因yin其qi工gong作zuo速su度du高gao和he自zi重zhong較jiao輕qing，可ke使shi物wu料liao線xian荷he載zai和he牽qian引yin構gou件jian的de線xian載zai荷he減jian少shao，從cong而er減jian少shao整zheng機ji的de尺chi寸cun和he自zi重zhong。

廠家質量保證

1

、驅動裝置交軸硬齒麵減速機與提升機主軸直聯，結構緊湊、合理、可靠，與減速機間采用滾力偶合器，實現柔性傳動，並實現對電機的過載保護；減速機上配備逆止裝置，防止倒轉；配有輔轉電機，方便檢修。
2、采用特殊設計的防撕裂高強度鋼絲繩膠帶，配有特殊設計的膠帶頭和料鬥固定件，使膠帶在運行中不脫開、不撕（斷）裂，大大提高了膠帶的使用壽命；對設計合理，並有不同型式排列，確保物料連續提升機卸出。
3、頭部滾筒設計采用自動對中裝置，滾筒包前采用高性能橡膠，使用壽命長，摩擦力大。
4
、中部機殼采用雙通道優代設計，避免相對高速運行的膠帶帶來的渦流幹擾


，並設有加強角鋼。
5、尾部滾筒采用輪輻式設計
，有效排出附著在膠帶上的物料，提高膠帶的使用壽命；尾部采用齒輪條重力張緊裝置；同步調節尾部滾筒行程。尾部滾筒采用自動對中設計，並附設皮帶防跑偏裝置和料位控製儀、速度檢測儀。

技術參數表

規格、型號		TG160	TG250	TG315	TG400	TG500	TG630	TG800	TG1000
輸送量（m3／h）		32	70	98	143	206	329	451	686
料鬥	容量vo（l）	3	7	10	16	25	39	65	102
	鬥距t（mm）	260	325	360	410	460	520	580	650
料鬥、膠帶重 kg/m		22	33	33.2	42.2	62.3	78.53	106	145
提升速度（m/s）		1.4	1.8	1.8	1.8	1.8	1.8	1.8	1.8
大提升高度		100m

 注：提升高度超過80米時，需特殊設計。請與我廠技術部門聯係。
